Топографическая съёмка — не просто чертёж с границами, а инженерный документ с координатами, высотами, рельефом и сведениями о коммуникациях. Без него проектирование и земляные работы приходится выполнять с неполными данными.
Что такое топосъёмка земельного участка и зачем она нужна
Когда заказчик спрашивает, что такое топосъёмка земельного участка и зачем она нужна, я отвечаю просто: это план рельефа и инженерных объектов территории. Топографическая съёмка — комплекс полевых измерений и камеральной обработки. Результат работы — топографический план, обычно в масштабе 1:500 или 1:200.
На плане показывают рельеф горизонталями, границы участка, строения, ограждения, дороги, деревья, колодцы и инженерные сети. Для подземных коммуникаций указывают доступные сведения о положении, глубине заложения и характеристиках. К плану могут прилагаться ведомость координат точек и цифровая модель рельефа.
От кадастрового плана топоплан отличается содержанием. Кадастровые сведения отражают границы и площадь участка, а топографический план дополнительно показывает высоты, рельеф, сооружения и коммуникации. Эти данные нужны, чтобы оценить особенности территории до начала проектирования.
Для чего нужна топосъёмка земельного участка
Топографическая съёмка нужна для проектирования фундамента, вертикальной планировки, дренажа, ливневой канализации и земляных работ. Высотные отметки помогают определить уклоны, рассчитать объём выемки и насыпи грунта, а также правильно разместить здание на участке.
Съёмка фиксирует подземные коммуникации и другие объекты, которые могут повлиять на строительство. Для газификации и водоснабжения обычно используют масштаб 1:500, для ландшафтного проектирования — 1:200 или более крупный. Конкретный масштаб выбирают с учётом задачи, площади и рельефа участка.
Свежая съёмка особенно нужна перед новым строительством, реконструкцией и благоустройством. Архивные материалы подходят для общего представления о территории и ситуационных планов, но могут не отражать новые строения, насыпи, изменения рельефа и проложенные сети.
Зачем нужна топосъёмка перед разрешением на строительство
Перед проектированием и получением разрешительной документации топоплан помогает разместить здание с учётом границ участка, существующих объектов, рельефа и инженерных сетей. Фактические координаты территории надёжнее условной привязки к забору или старой схеме.
По результатам съёмки можно подготовить данные для разбивочных работ: определить пункты с известными координатами и высотами, а затем вынести на местность оси здания и другие проектные элементы. Это снижает риск ошибки при подготовке котлована и монтаже конструкций.
Требования к составу и масштабу материалов зависят от назначения объекта и местных условий. Перед началом работ стоит уточнить, какие документы потребуются для проектирования, согласования и строительства.
Для чего нужна топосъёмка участка при подключении коммуникаций
При подключении газа, электричества и водопровода нужен план с нанесёнными существующими подземными сетями, сооружениями и рельефом. Эти сведения используют при подготовке технических решений и согласовании трасс с владельцами коммуникаций.
Топосъёмку под инженерные сети заказывают до проектирования. В техническом задании описывают перечень объектов для обследования: колодцы, трубопроводы, кабельные линии, опоры и другие элементы инфраструктуры. Полевые работы включают измерения на участке, фиксацию рельефа и съёмку доступных коммуникаций.
Старые схемы могут не содержать сведений о недавно проложенных сетях или изменениях на территории. Свежий топографический план помогает выбрать трассу и заранее обнаружить ограничения для строительства.
Зачем нужна топосъёмка участка при спорах с соседями
При межевании и спорах о границах топоплан даёт координатную основу для дальнейшей работы кадастрового инженера и юриста. На нём можно сопоставить фактическое положение ограждений и сооружений с данными о границах участка.
Для таких задач используют актуальную съёмку. Архивные планы крупного охвата подходят для общего расположения объектов, но могут не показывать изменения ограждений, подпорных стен и рельефа. Если спор связан с положением конкретного объекта, важны точные измерения на местности и документальное оформление результатов.
Методы топосъёмки: тахеометр, спутниковый приёмник и аэрофотосъёмка

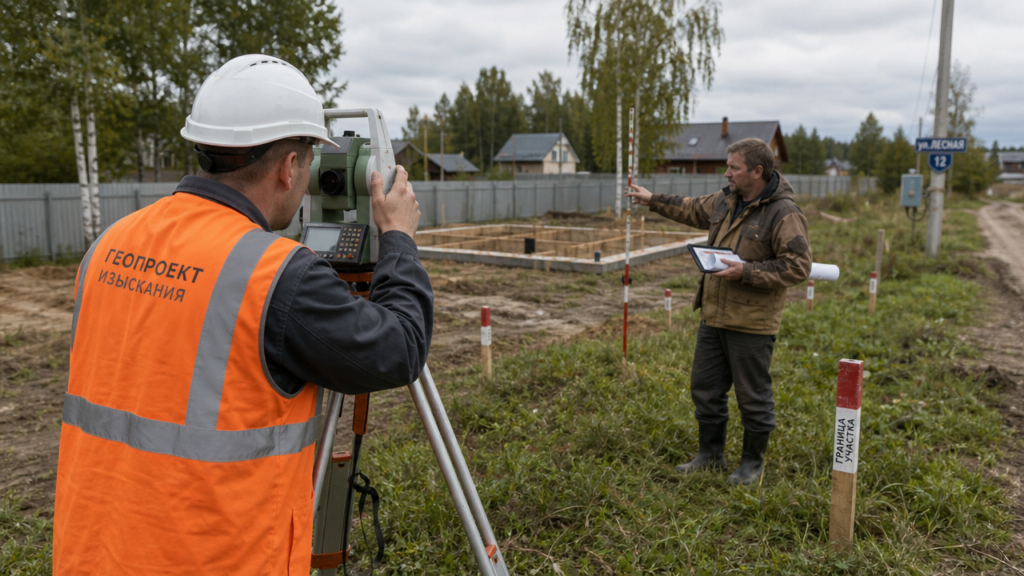

Основной метод полевых работ — тахеометрическая съёмка. Электронный тахеометр измеряет углы и расстояния до отражателя, после чего специалист получает координаты точек и высотные отметки. Метод подходит для съёмки рельефа, строений, ограждений, дорог и других объектов.
Спутниковые приёмники используют для определения координат и создания геодезического обоснования. Их возможности зависят от качества сигнала, открытости территории и условий работы. В лесу и рядом с высокими зданиями может потребоваться тахеометр.
Лазерное сканирование позволяет быстро собрать большое количество пространственных точек. Его применяют для сложных площадок, фасадов и создания подробной трёхмерной модели.
Аэрофотосъёмка с беспилотного аппарата подходит для больших территорий. Для получения требуемой точности её дополняют наземными измерениями и опорными точками. Метод выбирают с учётом площади участка, рельефа, застройки и цели работ.
Масштабы топографической съёмки
Масштаб выбирают по назначению плана:
- 1:500 — для проектирования зданий, прокладки инженерных сетей и газификации;
- 1:200 — для подробной съёмки участка и ландшафтного проектирования;
- 1:1000–1:2000 — для дорог, линейных объектов и общего отображения территории.
Чем крупнее масштаб, тем подробнее на плане представлены объекты и рельеф. Сечение рельефа также устанавливают в техническом задании с учётом уклонов и требований к проекту.
Как заказать топосъёмку и не потерять деньги
Для инженерных изысканий выбирайте подрядчика, у которого есть необходимый допуск саморегулируемой организации. До начала работ согласуйте состав результата и требования к оформлению.
В договоре стоит указать:
- систему координат и систему высот;
- масштаб и сечение рельефа;
- перечень объектов для съёмки;
- необходимость согласования коммуникаций;
- форматы выдачи бумажных и электронных материалов;
- состав ведомости координат;
- срок полевых и камеральных работ.
Процесс обычно включает заключение договора, подготовку исходных данных, выезд специалиста, полевые измерения, съёмку рельефа и коммуникаций, обработку результатов и подготовку топографического плана. При необходимости материалы согласуют с владельцами инженерных сетей и уполномоченными организациями.
Итог топосъёмки — топографический план с координатами, рельефом, границами, сооружениями и коммуникациями. В комплект также могут входить цифровая модель рельефа, ведомость координат и материалы согласований. Эти документы используют проектировщики, строители и специалисты, отвечающие за подключение инженерных сетей.
