Акт разбивки удостоверяет факт переноса проектных координат и осей здания с чертежей на местность. Это первый реальный контроль: проверка того, что геодезист правильно расположил оси в пределах допусков, указанных в проекте.
Документ составляется перед началом земляных работ или возведения конструкций. Без акта строительство официально считается начатым без должной геодезической подготовки, что может вызвать замечание надзорных органов или разногласия между участниками при приёмке объекта. На одном объекте в Московской области заказчик пропустил оформление акта, и при проверке Роспотребнадзора потребовалась переделка всех координат на фундамент.
Разница между актом разбивки осей и актом выноса границ

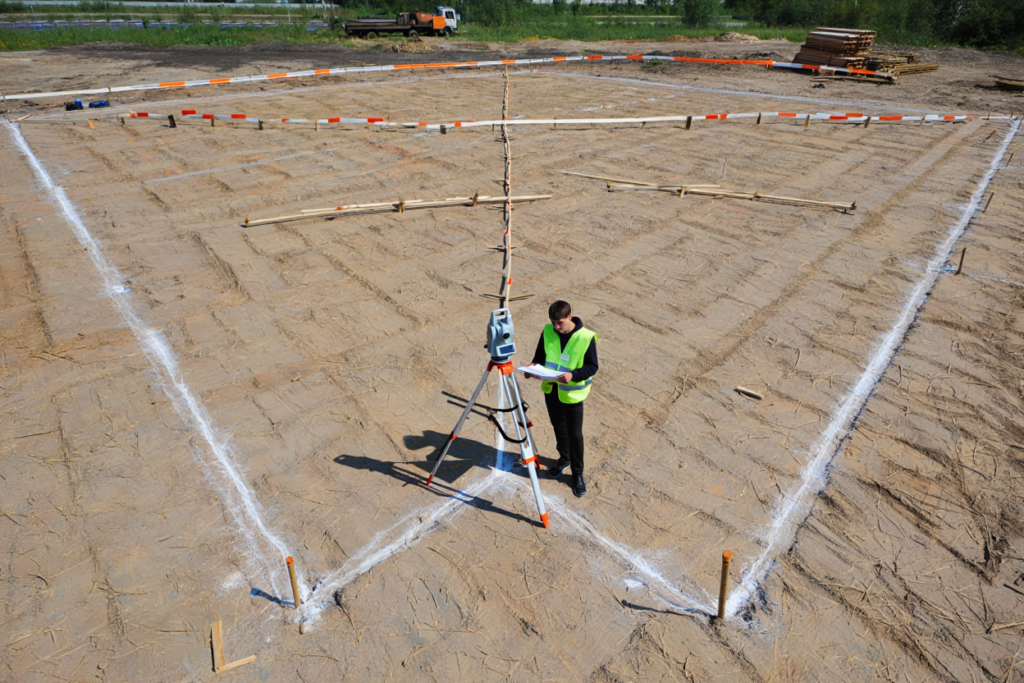

Акт разбивки осей объекта капитального строительства применяется при возведении зданий и сооружений. Геодезист переносит оси колонн, стен, лестничных клеток из рабочего проекта на местность, закрепляет их обносками (досками с пропилами). Допустимое отклонение взаимного положения осей составляет 3 миллиметра на 10 метров по СП 126.13330.2019. Подписывают документ застройщик, подрядчик, проектировщик и исполнитель геодезических работ.
Акт выноса границ земельного участка в натуру используется при спорах с соседями, купле-продаже участка или утрате межевых знаков. Геодезист переносит поворотные точки участка из реестра кадастра недвижимости на местность с помощью GNSS-приёмника или тахеометра, устанавливает межевые столбы. Точность координат должна быть не хуже 0,1 метра.
При строительстве дома на дачном участке понадобятся оба документа: сначала акт выноса границ, затем акт разбивки осей здания.
Структура акта разбивки осей
По форме Приложения 2 к Приказу Минстроя России №344/пр (рекомендуемая форма) акт должен содержать:
Реквизиты объекта и участников. Наименование объекта, адрес, кадастровый номер, реквизиты генерального подрядчика, заказчика, проектировщика, исполнителя геодезических работ (ФИО, лицензия, номер аккредитации).
Методика разбивки. Указывается, использовался ли тахеометр, GNSS-приёмник в режиме RTK или комбинированный способ. Приводятся координаты исходных геодезических пунктов и перечисляются все оси с их обозначениями (ось А, ось 1, линия наружного обвода).
Протокол измерений. Для каждой оси фиксируются длина в проекте, способ закрепления (гвозди на обноске, металлические штыри, столбы) и отклонение от проектной линии. Все отклонения должны быть в пределах ±3 миллиметра на 10 метров.
Абсолютные отметки. Высоты контрольных точек объекта, например нулевого уровня первого этажа, измеренные по реперу. Ошибка по высоте не должна превышать ±5-10 миллиметров.
Практика оформления
Не составляйте акт в день разбивки. После выполнения работ пусть объект проветрится 1-2 дня, геодезист проверит разбивку повторно. На одном объекте осадка грунта сместила обноску на 7 миллиметров за ночь, и разбивку пришлось переделать.
Проверьте, что исполнитель имеет действующую лицензию на геодезические работы и аккредитацию. Работы нелицензированной организации не могут быть зафиксированы в акте.
Для больших объектов (многоэтажные дома) разбивка проводится поэтажно. В Санкт-Петербурге на одной стройке оси выносили на каждый третий этаж, чтобы исключить накопление ошибок при вертикальной передаче.
Подписи. Акт подписывают четыре лица: представитель генерального подрядчика, заказчика, проектировщика и исполнитель геодезических работ. Все подписи собственноручные, дата одна на всех экземплярах.
Количество экземпляров. Обычно составляется три экземпляра: для заказчика, подрядчика и проектировщика. Приложение — геодезический план с границами участка и закреплёнными точками.
Сохраняйте оригинал акта в рабочей документации. При сдаче здания в эксплуатацию акт разбивки предоставляется органам надзора как доказательство проведённой геодезической подготовки.
