Разбивка участка — это перенос проектных осей и границ с чертежа непосредственно на местность с высокой точностью. Этот процесс определяет точность всей последующей работы: малейшие ошибки на этапе разметки приведут к перекосам стен, неправильной опираемости плит или смещению несущих конструкций. За десять лет на строительных площадках я видел несколько случаев, когда переделка фундамента обходилась в сотни тысяч рублей только потому, что разбивка была выполнена небрежно.
Подготовка к разбивке: геодезическая основа и документация
Перед началом работ убедитесь, что у вас есть актуальная геоподоснова участка. Если топосъёмка старше двух лет, её необходимо обновить, так как рельеф мог измениться из-за отсыпки, земляных работ соседей или естественной эрозии. На объекте в Подмосковье мы обнаружили расхождение отметок в 0,4 метра между плана 2021 года и реальностью на момент начала работ. Пересъёмка участка тахеометром заняла один день и уберегла от переделки котлована.
Также потребуется получить копию кадастрового плана участка и убедиться в совпадении границ с реальностью. На практике нередко случаются небольшие расхождения за счёт исторических неточностей землеустройства. Установите пункты закрепления разбивочной сети (опорные точки, к которым будут привязаны все оси дома) за пределами зоны будущих земляных работ, на расстоянии минимум 2-3 метра от бровки котлована.
Создание разбивочной сети здания
Разбивочная сеть представляет собой систему минимум четырёх точек, которые служат опорой для всех последующих измерений. Эти точки должны быть надёжно закреплены — вбиты стальные трубки, забиты колышки с отметкой или установлены бетонные монолиты. На каждой точке нужна отметка высоты (нивелирование) и координаты.
Допустимые отклонения по СП 126.13330 (Геодезические работы в строительстве):
- взаимное положение пунктов сети: ±3 миллиметра на 10 метров
- угловое отклонение: не превышающее 2 секунды дуги
- высотное отклонение: ±5 миллиметров на 100 метров
На стройке в Твери мы использовали GNSS-приёмник в режиме RTK (Real Time Kinematics) для закрепления пунктов. Такой режим даёт плановую точность около 10-15 миллиметров, чего достаточно для опорных точек на расстояниях до 500 метров от базовой станции.
Вынос основных осей здания на местность

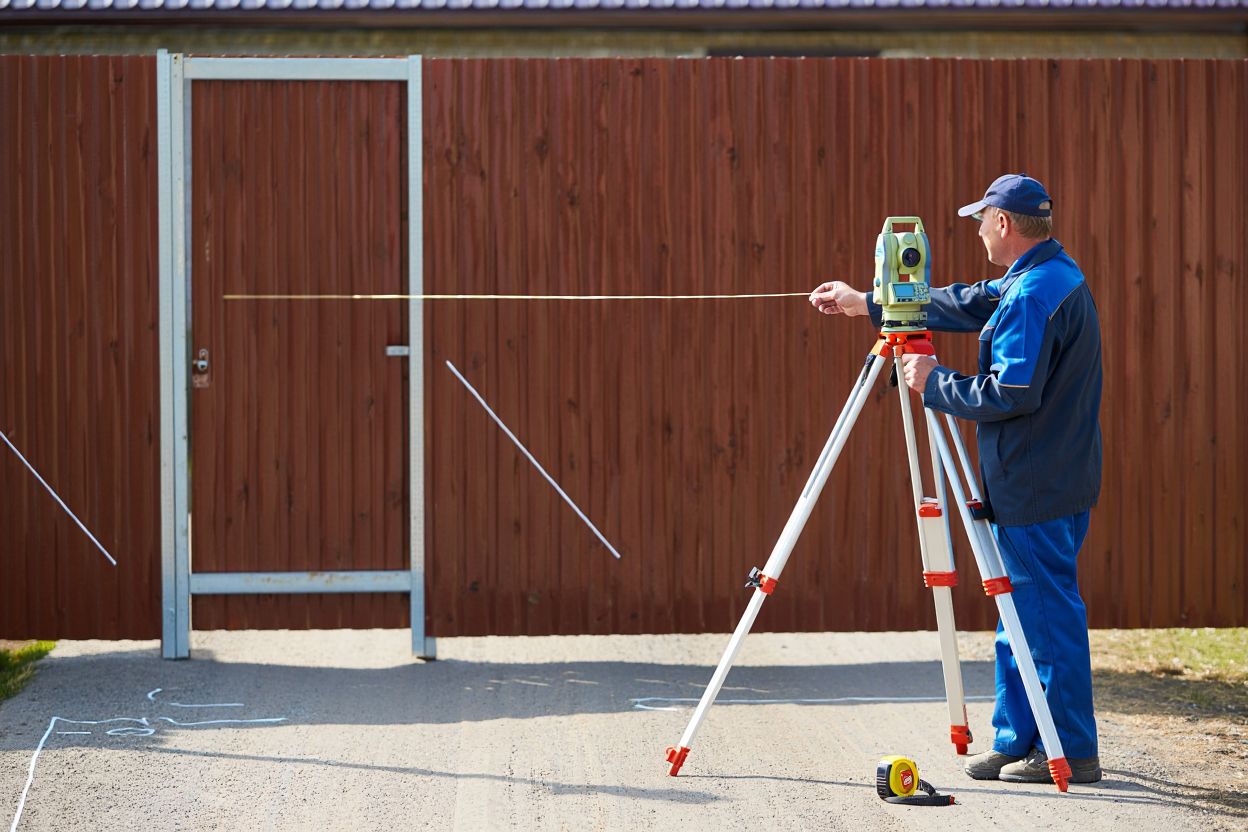

После установки разбивочной сети переходят к выносу осей. Если участок небольшой (до 30 метров) и требуется высокая точность, используют тахеометр с угловой точностью не хуже 2 секунд. Прибор устанавливают на одной из опорных точек сети, наводят на другую, а затем откладывают рассчитанный угол и расстояние до первой оси здания.

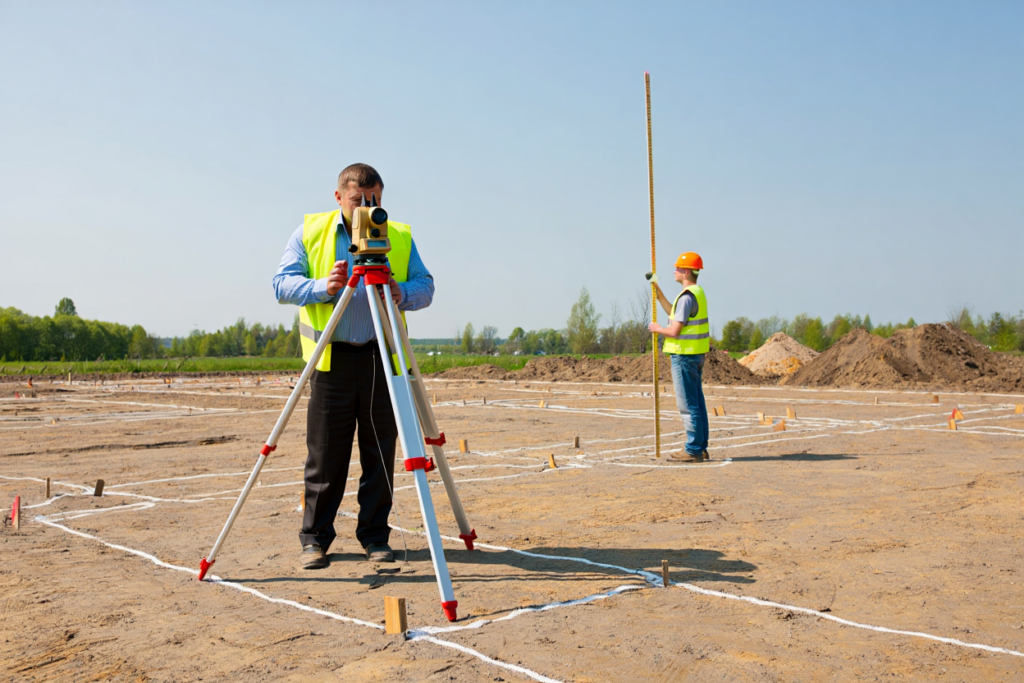

В процессе работ геодезист устанавливает прибор, его помощник держит отражатель (специальную призму с углом 90 градусов) на месте, где должна находиться ось. Прибор засвечивает отражатель, и в его дисплее появляется вычисленное расстояние и угловое отклонение от заданного направления. Помощник корректирует положение отражателя до совпадения показаний с проектными значениями.
Точность выноса осей должна соответствовать ±5 миллиметрам на 20 метров согласно производственным нормам. Для колонн и свай эта точность критична: отклонение в 10 миллиметров может вызвать перекос ростверка.
Закрепление осей на обноске и проверка прямых углов
Обноска — это деревянная конструкция (обычно из досок толщиной 20-25 миллиметров), установленная параллельно осям дома на расстоянии 2-3 метра от бровки котлована. На обноске напротив каждой оси делают пропилы или вбивают гвозди для натяжения бечевки (белого шнура, который обозначает ось в натуре).
Для проверки прямых углов между соседними осями используют классический метод через теорему Пифагора. Если одна сторона основания дома составляет 6 метров, а другая 8 метров, то диагональ должна быть ровно 10 метров (так как 6-8-10 — это кратное увеличение треугольника 3-4-5). Если значение диагонали отличается, нужно переместить один из углов до достижения требуемого расстояния.
Однако на больших объектах или когда требуется высокая точность, такой метод недостаточен. Углы проверяют повторными измерениями по базам, закреплённым на земле. На стройке в Тверской области разбивка 48 свай фундамента с шагом в два метра была выполнена тахеометром. Каждая точка контролировалась двумя независимыми наблюдениями; максимальное отклонение составило 5 миллиметров, что в полтора раза лучше допуска.
Разбивка участка под различные конструкции
Для жилого дома вынос осей начинают с переднего фасада (обычно выступающей части). Все остальные оси откладывают от её направления перпендикулярно или под заданным углом. Часто встречаются непрямоугольные здания: скошенные углы, эркеры или повёрнутые относительно сторон света конструкции. В таких случаях вынос усложняется, но алгоритм остаётся тем же: каждая ось закрепляется координатно и угловым методом.
Для садовой разбивки (когда вы планируете расположение плодовых деревьев и кустарников) используется упрощённый подход. Плодовые деревья требуют площадь около 3-4 квадратных метров на одно растение. При посадке 6-8 яблонь в строгие ряды (регулярная планировка) расстояния между ними составляют примерно 3 метра, между рядами — 4 метра. Разбивку выполняют с помощью бечевки и колышков; точность здесь не критична (допуск ±0,2 метра вполне приемлем), но ровность рядов важна для эстетики и механизированного ухода. На участке в Московской области разметка для посадки яблонь, груш и вишен была подготовлена так, чтобы не затенять огород и баню (расстояние от жилого дома не менее 5 метров).
Для разбивки участка под хозяйственные сооружения (сарай, теплица, компост) действуют иные рекомендации. Теплицу размещают не ближе 4 метров к забору (чтобы она не мешала естественной циркуляции воздуха соседей). Компостную яму располагают максимально дальше от жилого дома и зоны отдыха — на расстоянии не менее 15 метров. Баню чаще ставят в 5-8 метров от дома, с учётом пожарных норм и удобства подвода водопровода.
Контроль и документирование разбивки
После завершения разбивки все оси и высотные отметки должны быть зафиксированы в журнале геодезических работ. В журнале указывают:
- Дату и время измерений
- Использованное оборудование (модель и заводской номер прибора)
- Фамилии исполнителей
- Полученные координаты и высоты каждой оси
- Результаты контрольных измерений
- Допусковые критерии и их соответствие
Визуальный контроль проводят перед началом земляных работ: бригадир проверяет натяжение бечевок, убеждается в отсутствии перекосов на обноске и визуально сравнивает разметку с планом. На большинстве объектов разбивка повторяется после установки опалубки фундамента, чтобы убедиться, что разметка не сбилась при установке щитов.
На участках площадью свыше одного гектара или при разбивке коттеджного посёлка рекомендуется создать электронную модель разбивочной сети в виде файла, привязав все пункты к единой системе координат. Это позволит быстро вернуться к исходным данным при повторных работах или корректировке проекта.
