Начинать земляные работы без выноса осей в натуру нельзя. Экскаваторщик, ориентирующийся на забор соседа или старую канаву, закладывает ошибку, которую потом не исправить фундаментом. Вынос в натуру строительных осей фиксирует геометрию будущего здания на площадке и задаёт точку отсчёта для котлована, фундамента и несущих конструкций. В этой статье я опишу последовательность выноса осей здания тахеометром, допуски по нормативам и состав сметы.
Что такое вынос осей и какие оси различают
Вынос осей здания в натуру означает перенос проектных координат и высот с чертежа на строительную площадку. Каждое пересечение осей закрепляют на местности металлическим штырём, дюбелем или риской на обноске. Обноска — это дощатая рама по периметру котлована, на которой фиксируют створы осей. Без закрепления невозможно проверить, соответствует ли положение фундамента проекту.
Различают главные, основные и детальные оси. Главные оси формируют внешний контур здания и задают систему координат для всей стройки. Основные оси делят здание на секции и пролёты. Детальные оси указывают положение стен, колонн, проёмов и свай. На площадке их выносят поэтапно — от главных к детальным. Нормативная база для этой работы определена СП 126.13330.2017, актуализировавшим СНиП 3.01.03-84. Погрешность выноса главных осей относительно пунктов геодезической основы не должна превышать 50 мм, детальных осей — 3 мм. Эти значения я проверяю при приёмке каждой разбивки.
Подготовка: план выноса осей и геодезическая основа
Перед выездом на объект заказываю или проверяю разбивочный чертёж и генеральный план. На их основе составляю план выноса осей. В плане указываю координаты пересечений осей, привязку к пунктам планово-высотного обоснования, способы закрепления и тип знаков. Если геодезическая основа устарела, сверяю её отметки с фактическими данными и при необходимости выполняю контрольную съёмку.
Пункты геодезической разбивочной основы выносят за пределы зоны земляных работ. Реперы закладывают в грунт или на существующие капитальные конструкции так, чтобы техника не сбила их. Обноску устанавливают за границей котлована, а оси на ней фиксируют гвоздями или пропилами. Створы проверяют повторными измерениями. Положение осей и допустимые отклонения принимают по проекту и действующим нормативам.
Пошаговая инструкция выноса строительных осей тахеометром

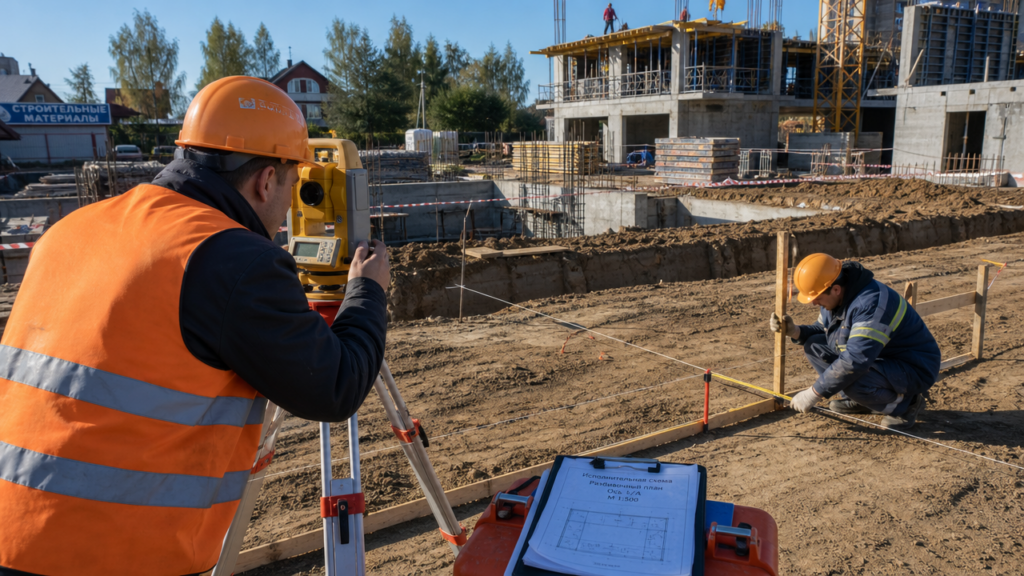

Для выноса в натуру строительных осей использую тахеометр. Порядок такой:
- Устанавливаю тахеометр на пункте геодезической основы и выполняю обратную засечку по исходным реперам.
- Закрепляю створы главных осей на обноске. Сначала выношу две взаимно перпендикулярные оси, от них строю остальные пересечения.
- Выношу основные и детальные оси методом полярных координат, откладывая угол и расстояние от исходного пункта.
- Контролирую разбивку промерами между осями и диагоналями.
- Фиксирую вынесенные точки дюбелями на обноске, металлическими штырями в грунте или краской на бетоне.
- Оформляю схему разбивки осей и акт разбивки осей. Схему подписываю я как исполнитель, а проверяет главный инженер. Подписи заказчика и технического надзора на схеме по ГОСТ Р 51872-2019 не требуются.
В акте разбивки осей фиксирую фактические координаты вынесенных точек, отклонения от проекта и список закреплённых знаков. Акт подписывают застройщик, подрядчик, проектировщик и геодезист. Документ передают вместе с исполнительной документацией.
Вынос осей оголовков свай и отдельных конструкций
После устройства свайного поля отдельная задача — вынос осей оголовков. Сначала я выношу центры свай по координатам из проекта. После забивки положение свай проверяют тахеометром, а высотную отметку передают от репера. Оси наносят на торец каждой сваи. Действующие допуски принимают по проектной документации и нормативам для конкретного типа конструкций.
При выносе осей отдельных конструкций закрепляю опорные точки на обноске за пределами рабочей зоны, затем переношу каждую ось на конструкцию тахеометром. После монтажа выполняю повторный контроль, чтобы выявить отклонения от проекта и сохранить геометрию здания.
Допуски и контроль точности при выносе осей сооружения на местность
Вынос осей сооружения на местность не заканчивается первым закреплением. После каждого этапа земляных работ, бетонирования или монтажа проверяю сохранность знаков и повторяю измерения. Главные оси контролирую от пунктов геодезической основы, детальные — от главных. Отклонения суммируются, поэтому не допускаю, чтобы подрядчик срезал или переносил знаки без согласования.
Контрольные допуски принимаю по проекту и нормативной документации. Для главных осей ориентиром служит предельная погрешность до 50 мм, для детальных — до 3 мм. Эти значения фиксирую в акте и схеме. Заказчику они нужны для приёмки работ, подрядчику — для подтверждения соответствия разбивки проекту.
Смета на вынос осей здания в натуру: состав и расчёт затрат
Смета на вынос осей здания в натуру зависит от площади, конфигурации, количества осей и наличия готового планово-высотного обоснования. По открытым расчётам, минимальная сумма за вынос осей составляет около 10 000 руб. за объект без учёта сложности. Для крупных объектов затраты определяют отдельно: учитывают число пересечений осей, вынос строительных осей нескольких пролётов и поэтажный контроль.
В смету я закладываю такие позиции:
- полевые работы по привязке к пунктам геодезической основы и выносу координат;
- закрепление осей на обноске, дюбелях или металлических штырях;
- контрольную съёмку и составление схемы разбивки осей;
- оформление акта разбивки осей.
Если заказчик уже имеет закреплённые реперы, повторное определение их положения не требуется. Для крановых путей расценку беру из сборников базовых цен, таблица 64, страница 89, пункт 18, на 10 метров пролёта — 4284/1894 руб. При составлении сметы на стадии проекта проверяю перечень работ по проекту организации строительства и нормативной документации, чтобы не упустить поэтажный вынос или вынос осей оголовков.
Типичные ошибки при выносе осей и как их не допустить
Самая частая ошибка на стройке — отсутствие обноски. Застройщик просит вынести только углы будущего дома, а через два дня экскаватор сбивает один колышек. Приходится вызывать геодезиста повторно. Второй риск — работа по устаревшей топографической съёмке. Отметки могли измениться, а границы соседних участков — не совпасть с фактическими. Третий риск — игнорирование акта разбивки. Без подписанного акта застройщик не подтвердит приёмку работ, а подрядчик не сможет зафиксировать соответствие разбивки проекту.
Я рекомендую заказывать вынос осей сразу с закреплением на обноске и оформлением схемы. Обноску не следует разбирать до окончания нулевого цикла. Контрольный выезд после устройства фундамента обходится дешевле, чем переделка кладки или демонтаж ростверка. Вынос осей здания в натуру — не формальность, а способ сохранить геометрию строительства и снизить риск переделок.
