Грамотно спроектированная система поверхностного водоотвода защищает фундамент, дорожки и площадки от размыва и луж. Рассказываем, как подобрать дождевые лотки, рассчитать уклоны, организовать прием воды и выполнить монтаж без типичных ошибок. Также объясняем, как упростить сезонное обслуживание и продлить срок службы системы.
Зачем нужен поверхностный водоотвод
Дождевая и талая вода не должна бесконтрольно стекать по участку. Если покрытие не имеет организованного отвода, в понижениях появляются лужи, швы разрушаются, а грунт постепенно вымывается. Влага также может проникать к цоколю и фундаменту, повышая риск трещин, промерзания и деформации отмостки.

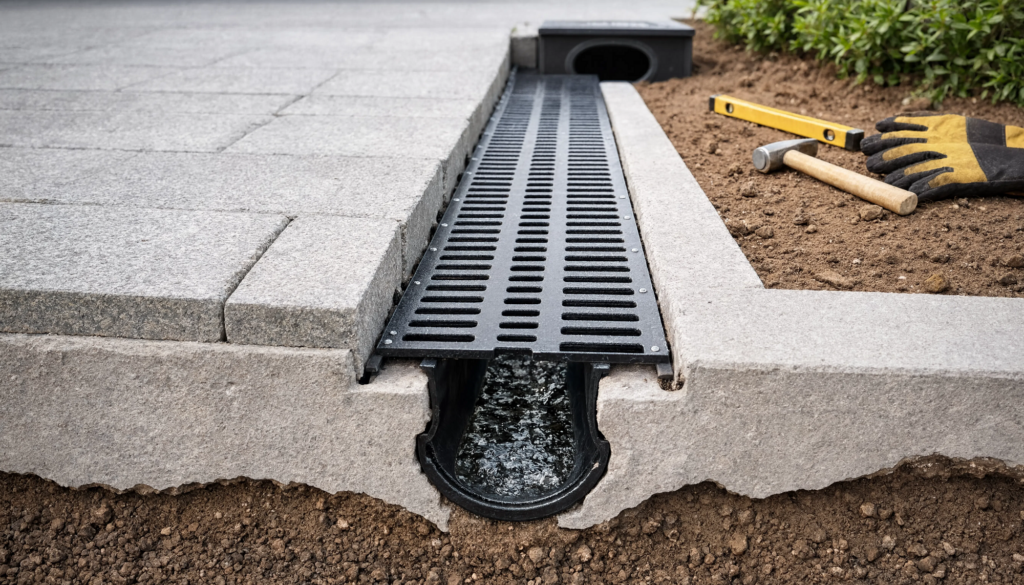

Основу системы составляют линейные каналы, которые устанавливают вдоль дорожек, въездов, террас, площадок и стен зданий. Вода попадает в лоток через решетку, проходит по внутреннему каналу и направляется к пескоуловителю, дождеприемнику или выпуску в коллектор. Подобрать подходящие водоотводные лотки важно еще до устройства покрытия, поскольку их ширина, высота и способ соединения влияют на отметки всей конструкции.
Из чего состоит ливневая канализация
Простая система включает лотки, защитные решетки, пескоуловители, дождеприемники, заглушки и трубы для отвода собранной воды. Лотки принимают основной поток, а пескоуловители задерживают песок, листья и мелкий мусор, чтобы он не попадал в трубы. В местах локального сбора воды используют точечные дождеприемники. Их размещают под водосточными трубами и в других зонах, где поток формируется на небольшой площади.
Как выбрать дождевые лотки
Главные параметры выбора — материал, пропускная способность, глубина установки, ширина канала и класс нагрузки. Для садовых дорожек и зон с редким движением обычно достаточно легких пластиковых моделей. Они мало весят, легко режутся и соединяются, устойчивы к влаге при соблюдении условий эксплуатации.
Бетонные и полимербетонные изделия отличаются большей жесткостью и устойчивостью к нагрузкам. Их используют на парковках, въездах и участках с интенсивным движением. Металлические решетки подбирают с учетом нагрузки и условий эксплуатации: для пешеходной зоны подходят одни варианты, а для проезда легкового или грузового транспорта нужны изделия соответствующего класса.
Подробно сравнить типы водоотводных лотков, материалы и классы нагрузки стоит до покупки. Нельзя ориентироваться только на внешний вид или минимальную цену: слабый лоток может прогнуться, а решетка — сломаться уже после первой зимы или проезда автомобиля.
- Для пешеходных дорожек выбирают изделия с расчетом на обычную эксплуатацию без транспортной нагрузки.
- Для частного въезда учитывают массу автомобиля, частоту проезда и качество основания.
- Для парковок и производственных площадок нужен запас по прочности и надежное крепление решеток.
- Для зон с большим количеством песка предусматривают пескоуловители и доступ для очистки.
Расчет пропускной способности
Сечение лотка выбирают не по длине участка, а по объему воды, который может поступить на него во время сильного дождя. Учитывают площадь водосбора, уклон территории, тип покрытия и интенсивность осадков для региона. Гладкий асфальт или бетон отдают в систему больше воды, чем газон или щебеночная отсыпка, поэтому одинаковые по размеру площадки могут требовать разных решений.
Если вода подходит к линии с двух сторон или лоток установлен в нижней точке большого покрытия, лучше предусмотреть запас по производительности. На длинных трассах проверяют отметки и располагают дополнительные точки выпуска. Недостаточный уклон приводит к застою, а слишком большой может ускорить поток, вызвать шум и разбрызгивание, а также усилить нагрузку на нижний участок.
Правила монтажа
Монтаж начинают с разметки трассы и проверки высотных отметок. Корпус лотка располагают ниже прилегающего покрытия, а верх решетки выводят в уровень с плиткой, асфальтом или бетоном, чтобы вода стекала к приемному отверстию. Основание под канал выполняют из бетона или другого материала, предусмотренного производителем. Оно должно быть ровным, прочным и сохранять проектное положение после обратной засыпки.
Каналы соединяют по направлению движения воды, устанавливают заглушки на конечных участках и подсоединяют выпуск к приемному колодцу или трубе. Стыки очищают от грунта и мусора, а при необходимости герметизируют совместимым составом. Решетки фиксируют штатными креплениями: свободно лежащая крышка может смещаться, шуметь и представлять
опасность.
После установки лотки защищают от попадания раствора и строительного мусора. До окончательной заливки покрытия проверяют уклон и пропускают через систему воду. Если обнаружены протечки, обратный уклон или просадка, дефекты устраняют сразу, пока доступ к основанию не закрыт.
Обслуживание системы
Даже правильно смонтированный водоотвод требует регулярной очистки. Весной и осенью снимают решетки, удаляют листья и песок из каналов, промывают пескоуловители и проверяют выпуск. После сильного ливня полезно осмотреть места соединений и убедиться, что вода уходит без подпора.
Нельзя очищать пластиковые каналы тяжелым металлическим инструментом или направлять струю под избыточным давлением в поврежденные стыки. Треснувшие решетки и деформированные лотки заменяют, не дожидаясь разрушения основания.
