Разбивка участка переносит проектные решения с бумаги на местность. Без неё сложно правильно поставить дом, баню, забор или инженерные сети. Ошибка при выносе осей фундамента может привести к переделке котлована, сдвигу стен и спорам с соседями.
Геодезическая разбивка участка нужна перед началом строительства, при выносе границ после покупки земли и при установке забора или хозяйственных построек. Работы выполняют по проекту, который содержит координаты ключевых точек.
Какие приборы используют для разбивки земельного участка

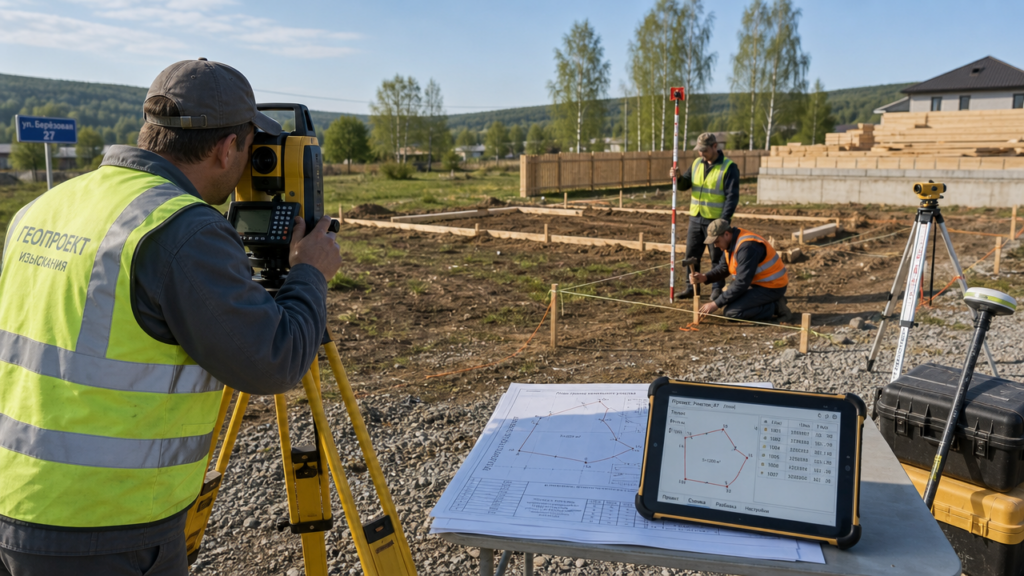

Основной прибор для разбивки земельного участка — электронный тахеометр. Он измеряет горизонтальные и вертикальные углы, а также расстояния с высокой точностью. Тахеометр применяют для выноса осей здания, фундамента, колонн и других конструктивных элементов.
Второй прибор — спутниковый геодезический приёмник. В режиме RTK он получает координаты с сантиметровой точностью при наличии спутникового сигнала и поправок от базовой станции. Этого достаточно для выноса границ участка, точек под озеленение и предварительной разметки. Для монтажа колонн или опалубки обычно используют тахеометр.
Нивелир нужен для переноса высотных отметок. Оптический нивелир применяют вместе с рейкой, а лазерный удобен внутри помещений. На открытой площадке оптический прибор обычно обеспечивает большую дальность работы.
Рулетка, колышки, шнур и обноска — расходные материалы, без которых не обходится разбивка. Обноску собирают из досок и столбиков. Она фиксирует оси за пределами зоны земляных работ, чтобы техника не повредила разметку. Оси отмечают гвоздями или пропилами, а створы проверяют повторными измерениями.
Этапы геодезической разбивки участка
Подготовительный этап
Сначала получают у кадастрового инженера выписку из Единого государственного реестра недвижимости с координатами поворотных точек участка. Затем подготавливают план разбивки участка. Этот документ показывает расположение дома, бани, гаража, септика и других объектов с координатами и привязкой к границам. Он может потребоваться для уведомления о начале строительства.
Схема разбивки участка — упрощённый чертёж, по которому геодезист выполняет вынос в натуру. В ней указывают координаты осей и высотные отметки. Проект планировки дополнительно описывает зонирование территории, дорожки, освещение и ландшафтные решения, а схема нужна для полевых работ.
План и схему удобно заказывать у одного подрядчика, который затем выполняет разбивку на объекте. Это снижает риск расхождений в системах координат и высот.
Полевые работы
Полевой этап начинается с разбивки границ участка. Геодезист находит на местности поворотные точки по координатам из выписки. Точность выноса границ регулирует профильный приказ федерального ведомства № П/0393. Если межевые знаки утрачены, их восстанавливают и закрепляют временными колышками или арматурой.
После границ выносят главные оси здания. Это две взаимно перпендикулярные линии, которые задают положение дома на участке. Оси закрепляют за пределами котлована, чтобы экскаватор их не сбил. От главных осей разбивают промежуточные оси стен, фундаментных блоков и колонн.
Высотные отметки выносят от ближайшего репера — пункта с известной высотой. Если репера рядом нет, прокладывают нивелирный ход от доступной геодезической сети.
Камеральные работы
После полевых измерений геодезист обрабатывает данные в программе и составляет акт разбивки. В акте указывают фактические координаты вынесенных точек, их отклонения от проекта и схему закрепления осей. Документ подписывают заказчик, подрядчик и геодезист.
Точность разбивки: нормы и допуски
Основной норматив для строительной разбивки — СП 126.13330.2017 «Геодезические работы в строительстве». Допуски зависят от назначения объекта, этапа работ и требований проектной документации. Для высотных отметок применяют допуски, установленные проектом и нормативными документами.
Разбивка границ участка подчиняется профильному приказу № П/0393. Точность зависит от категории земель и характеристик территории. Вынос границ лучше поручать кадастровому инженеру или геодезисту, поскольку самостоятельная разметка может привести к спорам с соседями.
Как заказать разбивку участка и не потерять деньги
Выбирайте подрядчика с опытом работ на объектах вашего типа. Один спутниковый приёмник подходит не для всех задач: для точного выноса осей фундамента обычно нужен тахеометр. Оборудование должно проходить метрологическую поверку.
Перед началом работ подпишите договор, где прописаны этапы, сроки и требования к точности. Попросите схему закрепления осей и акт разбивки после полевых работ. Проверьте, что точки закреплены надёжно: обноска стоит ровно, колышки не шатаются, оси подписаны краской.
Если вы планируете строить дом, баню и гараж поэтапно, закажите план разбивки участка сразу на все объекты. Это поможет согласовать их расположение и не выполнять повторные измерения при каждом новом этапе.
