От работы геодезиста зависит геометрическая точность объекта, сметная стоимость и сроки сдачи. Ошибка в разбивке всего на 50 миллиметров может привести к переделке целой секции фундамента, а отсутствие исполнительной съёмки создаёт проблемы при вводе дома в эксплуатацию.
Основной цикл работ геодезиста на объекте
Геодезист начинает работу на подготовительном этапе, до начала земляных работ. Со спутниковым приёмником GNSS в режиме RTK и тахеометром специалист выезжает на участок для оценки состояния территории. Топографическая съёмка в масштабе 1:500 или 1:200 выявляет расположение грунтовых вод, инженерных сетей, рельеф под дёрном. Этот план передаётся проектировщику, так как проект, созданный на основе неверных данных, потребует переделок.
После утверждения проекта начинается разбивочная сеть — работа, требующая предельной внимательности. Устанавливают минимум четыре пункта закрепления (репера) за пределами зоны земляных работ, обычно на расстоянии 2–3 метра от бровки котлована. На этих точках фиксируют главные оси здания с помощью тахеометра, который измеряет углы и расстояния с точностью до 2 секунд в плане и несколько миллиметров по высоте. По СП 126.13330 допустимая погрешность взаимного положения осей составляет 3 миллиметра на 10 метров — это гарантия того, что стены не будут сходиться неравномерно.
Разбивочные работы и вынос в натуру
Разбивка переводит проект на реальную землю. Начинают с основных осей здания. Специалист выносит точки на обноску (доски по периметру будущего котлована), закрепляет оси гвоздями или пропилами, создаёт створы — линии видимости между точками. Красные флажки или натянутый шнур на стройке — результат этой работы.
После начала земляных работ проверяют отклонение оси от проекта. При повышенных требованиях к точности (монтаж сборных конструкций, свайный фундамент) применяют GNSS-приёмник в режиме RTK, дающий плановую точность 10–15 миллиметров. Для точного монтажа колонн используют тахеометр, который обеспечивает отклонение не более 5 миллиметров от проектных координат.

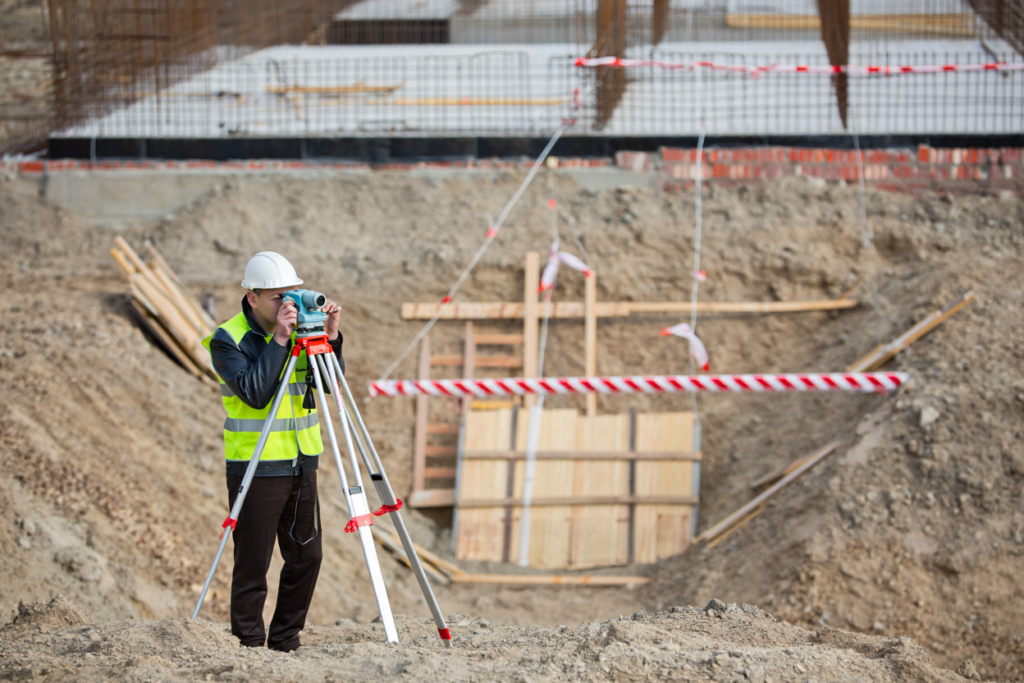

На этапе нулевого цикла ежедневно проверяют отметки по высоте. Нивелир контролирует, находится ли дно котлована на расчётной глубине. Погрешность высотных измерений не должна превышать ±10–20 миллиметров для конструкций, чувствительных к неравномерной осадке.
Контроль геометрии и точности конструкций
По мере возведения здания геодезист контролирует вертикальность стен. Отвес или электронный теодолит выявляют крен на ранних этапах, пока переделка ещё возможна. По СНиП II-26-76 допустимое отклонение от вертикали для каменных стен составляет 1/3000 высоты, но не менее 10 миллиметров. Для 12-метровой стены это означает допуск 4 миллиметра.
При монтаже колонн, ферм или покрытия геодезист проверяет отметки верхних поверхностей, совпадение отверстий болтовых соединений, расстояния между опорами. Перепад в 25 миллиметров между противоположными стеновыми панелями может привести к протечкам кровли и потребовать демонтажа, переделок с финансовыми потерями и задержками.
Исполнительная съёмка и документирование
Исполнительная съёмка фиксирует реальное расположение подземных коммуникаций, каналов, колодцев. Специалист составляет планы разреза со всеми проложенными трубопроводами и кабелями, указывает их глубины и координаты. Эта информация необходима эксплуатирующей организации.
Документирование включает ведение журнала геодезических работ, где каждое измерение зафиксировано. При судебном споре или претензии это доказательство соответствия работ регламенту. Журнал и полевые заметки служат подтверждением выполненных работ и защиту от необоснованных обвинений.
Мониторинг деформаций и наблюдения
На крупных объектах или при сложных грунтовых условиях устанавливают марки (специальные пластинки) в фундамент для наблюдения за осадкой. Если проектом предусмотрены допустимые осадки 5 сантиметров, а фиксируют 8 — это сигнал к консультации с проектировщиком и принятию мер укрепления.
На объектах вблизи исторических зданий или соседних строений проводят обмеры, чтобы исключить повреждения. Марки вешают на стены соседних зданий и еженедельно проверяют их положение. Допустимые горизонтальные смещения обычно не превышают 5 миллиметров за месяц.
Профессиональные требования
Инженер-геодезист должен иметь высшее техническое образование и подтверждающий квалификацию сертификат. Требования к стажу зависят от категории: для самостоятельного выполнения работ требуется опыт не менее 3 лет на предыдущей должности. Главный геодезист, возглавляющий службу, должен иметь стаж не менее 5 лет.
Ответственность перед заказчиком выражается в ежедневных актах выполненных работ и подписании исполнительной документации. При обнаружении ошибки в разбивке её исправляют немедленно и фиксируют в журнале с объяснением причины. Скрывать проблемы недопустимо — это создаёт риск для конструкции.
Взаимодействие с участниками строительства
Успех работы зависит от регулярного общения с прорабом и главным инженером. После подготовки разбивки её проверяют совместно. Если во время котлована выявляются неожиданные слои грунта или изменяется уровень грунтовых вод, необходимо срочно сообщить проектировщику, так как это влияет на глубину фундамента.
Обязанность геодезиста — не просто выполнить работу, но убедиться, что результат соответствует проекту. При обнаружении отклонений информируют главного инженера немедленно.
Геодезист — полноценный участник строительства, чья работа определяет качество и надёжность объекта на десятилетия вперёд.
