Геодезическое сопровождение объекта строительства обеспечивает систематический контроль геометрических параметров конструкций на соответствие проекту и допускам ГОСТ и СНиП. За десять лет полевых работ я видел, как отклонение колонны на 15 миллиметров от оси привело к переделке металлоконструкций, которой можно было избежать своевременной проверкой. Сопровождение начинается до первого крана на объекте и продолжается вплоть до выдачи акта о завершении.
Этапы геодезического сопровождения от котлована до ввода в эксплуатацию
Подготовка и создание разбивочной основы
Всё начинается с анализа проектной документации и актуальности геоподосновы. Проверяю, на основе каких координат ведутся разбивки, какие реперы использовались при топосъёмке, есть ли государственные знаки геодезической сети поблизости. Если разбивочную сеть планирует создавать подрядчик, помогаю вывести исходные пункты в натуру и привязать их к координатной системе. Допустимое отклонение плановых координат закреплённых пунктов по СП 126.13330 составляет 3 миллиметра на каждые 10 метров длины сетки.
Обноску устанавливаю на расстоянии 2–3 метров от бровки котлована, чтобы земляная техника не сбила контрольные доски. Оси закрепляю гвоздями или пропилами, их направления проверяю повторными наблюдениями через несколько дней. На одном объекте в Калуге при повторной проверке обнаружил, что обноска сдвинулась на 8 миллиметров из-за вибрации от работающего экскаватора — пришлось переустанавливать.
Вынос конструкций в натуру

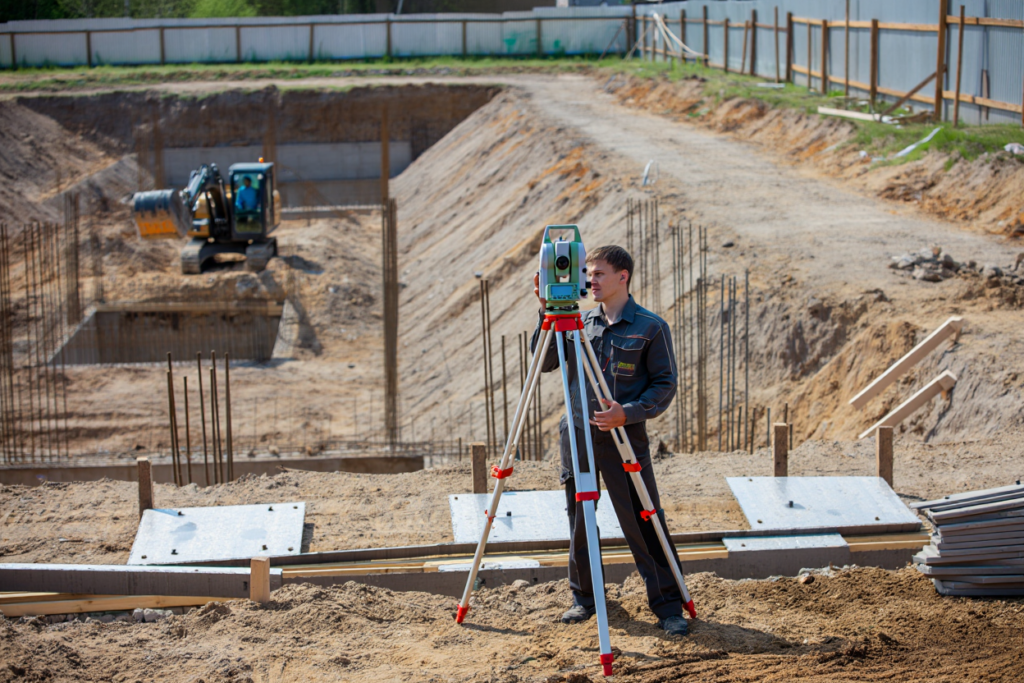

Этап, где ошибки становятся дорогостоящими. Перед выносом геометрии фундамента или осей здания проверяю качество разбивочной сети повторным измерением. Использую тахеометр с угловой точностью не ниже 2 секунд — это гарантирует плановую точность линейных размеров в пределах 5–10 миллиметров на расстояниях до 100 метров. Для объектов с высокими требованиями к точности (монтаж механизированного оборудования) перехожу на лазерный нивелир или электронный уровень.
При разбивке свайных полей координирую с буровой колонной так, чтобы вынесённые оси были видны оператору скважины. На стройке в Твери разбил 48 свай за смену; отклонения от проекта не превысили 5 миллиметров, хотя почва была неоднородной. Это стало возможным потому, что я проверял положение каждой скважины дважды: перед началом бурения и после.
Контроль земляных работ
На этапе земляных работ требуется регулярный мониторинг глубин котлована и объёмов вывезённого грунта. Провожу нивелирование дна котлована согласно графику: перед началом работ, во время разработки (обычно один раз в 3–5 дней) и перед укладкой фундамента. Допустимое отклонение отметок дна по СНиП 3.02.01 составляет ±50 миллиметров.
На одном проекте подземного паркинга заказчик сэкономил на геодезии и обошёлся только глазомерной проверкой. В результате разница отметок дна достигала 200 миллиметров, потребовалась доподсыпка щебня и переустройство подготовки. Повторная нивелировка и уточнённые расчёты обошлись в десять раз дешевле переделки.
Контроль при монтаже конструкций
Строительство надземной части
Геодезическое сопровождение переходит в активную фазу с первого строительного подъёма. Проверяю вертикальность колонн, соосность элементов перекрытия, соответствие планового положения конструкций проектным размерам. Современный GNSS-приёмник в режиме RTK обеспечивает плановую точность 10–15 миллиметров, что подходит для разбивки границ крупных конструкций, но для монтажа несущих элементов использую тахеометр.
Вертикальность контролирую отвесом или электронным уровнем-клинометром. Допустимое отклонение по СП 63.13330 для железобетонных колонн высотой до 10 метров — 10 миллиметров, при высоте 20–30 метров — 20 миллиметров. При монтаже колонн производственного здания в Подмосковье мы выявили отклонение фактического положения от проекта на 12 миллиметров — позвонили в монтажную организацию, они переставили следующую колонну. Без контроля здание выглядело бы перекошенным.
Исполнительная съёмка
Исполнительная съёмка — требование Жилищного кодекса и СП 126.13330 для любого объекта, вводимого в эксплуатацию. Провожу её поэтапно: после завершения фундамента, кровли, отделки несущих конструкций. На каждом этапе фиксирую фактическое положение элементов, ограждений, окон, дверей, люков, коммуникаций.
Исполнительная съёмка выполняется в две стадии. Первая — полевые измерения с тахеометра, лазерного дальномера и рулетки. Вторая — камеральная обработка: привязка измерений к координатной сетке, составление плана в масштабе, сверка с проектом. При малых отклонениях (в пределах допусков) составляю акт соответствия. При превышениях — дефектный акт с рекомендациями коррективов.
На объекте многоквартирного дома в Тверской области исполнительная съёмка выявила, что балконные плиты отклонены на 25 миллиметров от проектного положения. Это была ошибка при монтаже, незаметная глазом, но потенциально опасная для ограждения. Подрядчик переделал крепления, дом был сдан без замечаний.
Мониторинг и особые контрольные работы
Для особо ответственных объектов (высокие здания, сооружения над подземными выработками, объекты рядом с существующей застройкой) организую постоянный мониторинг деформаций. Устанавливаю реперы (контрольные точки) на конструкциях и прилегающей территории, затем провожу нивелирование через установленный интервал: ежедневно, еженедельно или ежемесячно.
Мониторинг позволяет выявить крен, осадку, горизонтальные смещения на ранних этапах. Допустимая скорость осадки по СП 22.13330 для большинства зданий — не более 1 сантиметра в месяц на начальном этапе. При превышении немедленно уведомляю генподрядчика и проектную организацию.
При реконструкции здания в центре Москвы соседнее строение требовало особой осторожности. Мы ежедневно измеряли горизонтальные смещения существующего здания лазерным нивелиром с точностью ±2 миллиметра. Когда смещение приблизилось к допустимому пределу, подрядчик скорректировал технологию земляных работ. Соседнее здание прошло реконструкцию без повреждений.
Рекомендации при выборе геодезиста
Требуйте, чтобы геодезист был закреплён на объекте, а не наезжал по разовым вызовам. Ежедневное присутствие позволяет выявлять ошибки в реальном времени и предотвращать дорогостоящие переделки. Удостоверьтесь, что у организации есть актуальная поверка приборов. Тахеометр должен проходить поверку ежегодно, иначе его точность не гарантирована.
Потребуйте письменные отчёты о проделанной работе: акты, схемы, таблицы отклонений. Устные согласования уходят в прошлое при возникновении претензий при приёмке. Бюджет на геодезическое сопровождение обычно составляет 0,5–1,5 процента от стоимости строительно-монтажных работ — вложение, которое экономит в десять раз больше на исправлении ошибок, выявленных после завершения.
