Откатные ворота требуют точной разбивки: малейшее отклонение от оси приводит к перекосу полотна, натиранию роликов и невозможности автоматического закрытия. За десять лет работ я вынес координаты для сотен откатных систем — от консольных конструкций на коттеджах до рельсовых ворот на промышленных объектах. Геодезический расчёт начинается не с приборов, а с понимания того, как строится система и какие допуски устанавливает проектная документация.
Типология откатных ворот и требования к разбивке
Откатные ворота бывают трёх типов, каждый требует разного подхода к выносу осей. Консольные ворота навешиваются на боковой столб без контакта с землёй, сдвигаются вбок и занимают в длину до 1,5 ширины проёма. Рельсовые ворота опираются на нижний рельс, закреплённый в земле, и требуют идеально ровного основания. Подвесные ворота крепятся к верхней балке, используются редко из-за сложности монтажа.
Для консольных систем ширина проёма обычно составляет 3,5–6 метров, высота 2–2,4 метра. Направляющая балка, к которой крепятся ролики, должна быть параллельна линии забора: допуск ±5 миллиметров на 10 метров длины (согласно рекомендациям производителей Alutech и Nice). Для рельсовых ворот рельс укладывают в углубление или на бетонное основание с проверкой горизонтальности нивелиром: допуск ±3 миллиметра на всей длине.
Столб, воспринимающий боковую нагрузку от затвора, заглубляют ниже точки промерзания (на Подмосковье — 1,2–1,4 метра), армируют и заливают бетоном марки не ниже М300. Геодезически его положение фиксируют с точностью ±10 миллиметров в плане, так как спил столба служит репером для последующего монтажа направляющей.
Подготовка геоподосновы и выбор системы координат
Перед выносом положения ворот запросите у заказчика генеральный план участка с масштабом не менее 1:500 и указанием привязки к забору или границам соседних участков. При отсутствии плана проведите тахеометрическую съёмку, зафиксировав углы ограждения, въезда и точку установки ворот.
Координаты выносят в местной системе координат, привязанной к забору или красной линии. Примем за ось абсцисс линию забора, а начало координат поместим в угол участка или в центр проёма. На объекте в Твери была заведена система: начало — в левом верхнем углу участка, ось X вдоль забора (положительное направление вправо), ось Y перпендикулярно забору (в глубину). Высоты привязали к условному нулю или к абсолютной отметке местности.
Актуальность геоподосновы критична. Если план снимался два года назад, а сосед делал выравнивание участка с отсыпкой, отметки могут измениться на 0,3–0,5 метра. Проверку рельефа проводим нивелиром перед разбивкой, особенно для рельсовых ворот.
Расчёт осевых размеров и выноса от оси
Откатные ворота характеризуются тремя основными размерами: шириной проёма (расстояние между столбами), длиной направляющей балки и удалением края полотна от нулевой оси при открытом положении.
Длина направляющей балки должна быть на 10–15 сантиметров больше ширины полотна ворот, чтобы ролики имели место для хода. При проёме шириной 4 метра полотно делают шириной 3,95 метра, направляющую монтируют длиной 4,1–4,2 метра. Направляющая закрепляется по центру полотна (для экстралайт-конструкций) либо отступает на 5–8 сантиметров от верхней кромки (стандартный монтаж).
Вынос от оси рассчитывают следующим образом: при проёме шириной L полотно при открывании занимает в длину примерно 1,05L. Центр масс открытого полотна находится на расстоянии около 0,5L от столба крепления. Для консольных ворот это критично: неправильный вынос оси приводит к перекосу из-за неравномерного напряжения в направляющей.
На практике поступают так: столб закрепляют с отступом от забора на 20–30 сантиметров (конструктивно), ось направляющей выносят на 5 сантиметров выше и на 10–15 сантиметров глубже к забору от центра столба. Это компенсирует эксцентричность нагрузки. Все размеры должны быть указаны в проектной документации; если их нет, запросите у проектировщика.
Методика выноса осей с помощью инструментов

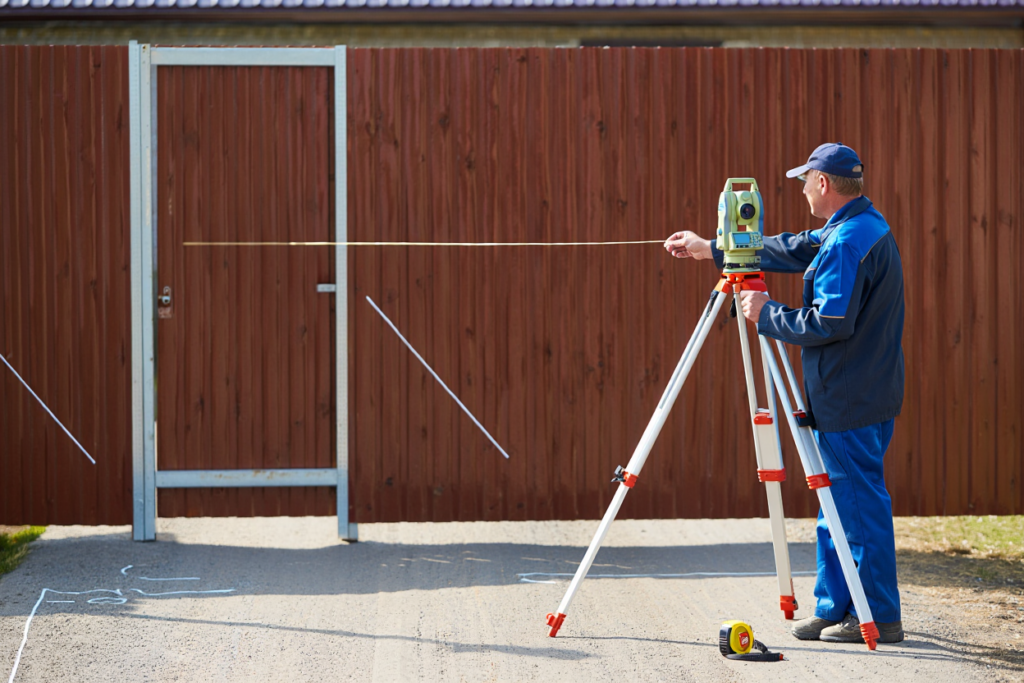

Для выноса используют тахеометр (электронный теодолит с рулеткой) или GNSS-приёмник в режиме RTK. GNSS-приёмник даёт точность 10–20 миллиметров в плане, чего достаточно для разбивки столба, но недостаточно для совмещения оси направляющей при уже установленном столбе.
Алгоритм выноса:
- Установите тахеометр на штатив в точке, видимой от обоих столбов (точка базовой разбивочной сети, вынесенная за пределы участка).
- Визируйте на известный пункт (например, угол забора с координатами из съёмки) и введите координаты в прибор.
- Рассчитайте азимут на точку установки первого столба. Если забор идёт азимутом 45°, а столб должен отстоять от забора на 25 сантиметров перпендикулярно, добавьте 90° к азимуту и вычислите координаты столба.
- Повторите визирование на столб дважды с разных положений прибора (КП, КЛ) и проверьте совпадение. Расхождение не должно превышать 5 миллиметров.
- Установите центр столба по вычисленным координатам, отметив его деревянным колышком с гвоздём в центре.
Для выноса оси направляющей после установки столба отступите от столба на проектное расстояние (например, на 8 сантиметров вдоль забора и на 15 сантиметров в глубину) и отметьте центр оси прибиванием гвоздя в верхнюю часть столба либо закреплением временной обноски из досок на высоте направляющей (2,5–3 метра).
Проверка параллельности и уклона
После выноса обеих осей проверьте их параллельность линии забора: допуск ±3 миллиметра на 10 метров. Измерьте расстояния от осей ворот до линии забора в нескольких точках (начало, середина, конец направляющей). Разброс не должен превышать 3 миллиметров.
Для рельсовых ворот проверьте уклон основания под рельс. Рельс должен быть строго горизонтален в поперечном направлении. Вдоль направления открывания допускается уклон до ±1 процента для отвода воды. Используйте нивелир с точностью не менее 0,5 миллиметра на станции.
При обнаружении отклонений согласуйте с заказчиком корректировку: доразбивку столбов или переделку основания под рельс. На объекте в Смоленске обнаружили уклон 2,5 процента, пришлось срезать верхний слой на 8 сантиметров и вновь вырезать канаву под рельс.
Документирование и приёмка
После разбивки составьте акт выноса осей в натуру с указанием:
- координат и отметок опорных пунктов разбивочной сети;
- координат и отметок центров столбов;
- расстояний между осями (измеренные и проектные);
- результатов проверки параллельности;
- номеров приборов и дат калибровки (свидетельства о поверке).
Акт подписывают инженер-геодезист, производитель работ и представитель заказчика. Столбы окрашивают масляной краской в яркий цвет (красный или жёлтый) для защиты от повреждения техникой при земляных работах. Обноски закрепляют гвоздями и проверяют видимость с расстояния для сохранности до монтажа полотна.
Монтаж откатных ворот проводят в срок не позднее чем через три недели после разбивки: грунт может осесть, особенно при дожде или поливах. Перед монтажом повторно проверьте положение столбов нивелиром на уровне спила.
