Без геодезии в дорожном строительстве не обходится ни один проект — от подъездной дороги до магистрали. Инженерная геодезия в строительстве задаёт геометрическую основу трассы, помогает контролировать уклоны и отметки на каждом слое дорожной одежды. Ошибки при топосъёмке или разбивке осей могут привести к застою воды на проезжей части, перерасходу материалов и переделкам. Ниже описано, какие работы включает геодезия в строительстве дорог и как меняются задачи на разных этапах.
Топографическая съёмка перед проектированием
Перед проектированием дороги геодезисты выполняют топографическую съёмку полосы отвода. Её границы определяют с учётом протяжённости трассы, рельефа, примыканий, развязок и расположения инженерных объектов. При сложном рельефе зону съёмки расширяют.
Для работ используют тахеометры и спутниковые приёмники. Если растительность или застройка мешают спутниковому сигналу, прокладывают тахеометрические ходы от пунктов геодезической основы. Результаты съёмки позволяют получить данные о рельефе и существующих объектах, необходимые для проектирования.
Важно проверить исходные пункты и их отметки до начала измерений. Контрольные наблюдения помогают выявить повреждённые или смещённые пункты и избежать переноса ошибки на всю трассу.
При топосъёмке также фиксируют подземные коммуникации, пересечения с линиями электропередачи и границы земельных участков. Эти сведения используют при разработке проекта и прохождении экспертизы.
Разбивка осей трассы и вынос в натуру

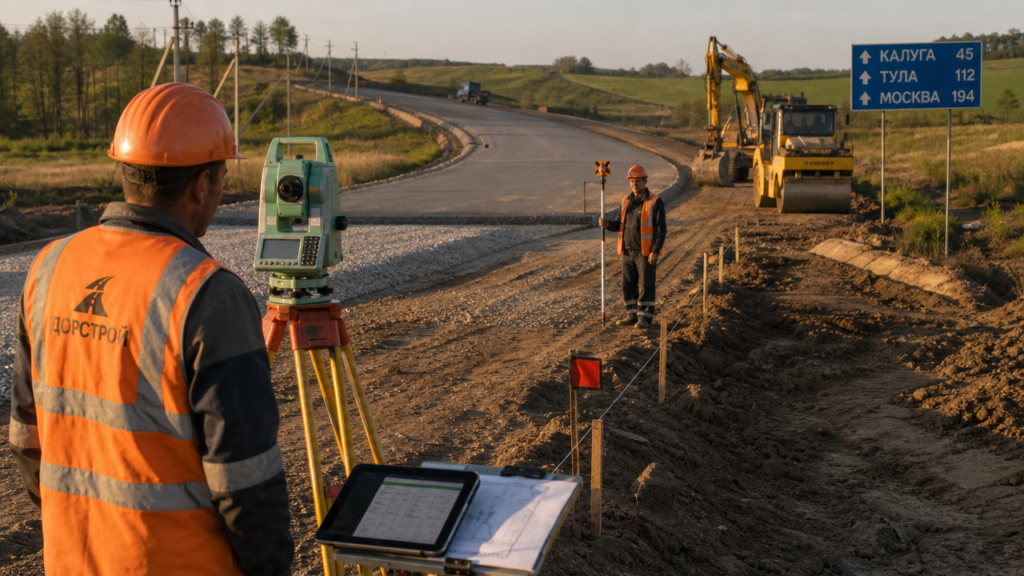

После утверждения проекта начинается геодезия в строительстве дорог на этапе разбивочных работ. Геодезист выносит в натуру ось трассы, вершины углов поворота, начало и конец кривых, а также поперечники. Иными словами, проектные точки переносят с чертежей на местность.
Для этого создают разбивочную сеть сгущения — систему геодезических пунктов с известными координатами. Пункты закрепляют за пределами зоны земляных работ, чтобы техника не повредила их. При разбивке кривых рассчитывают положение характерных точек, закрепляют их на местности и указывают пикетаж.
Оси выносят также на внешние знаки, расположенные за пределами рабочей зоны. Такие знаки помогают восстановить положение трассы, если временные колышки будут смещены строительной техникой. Проверку выполняют повторными измерениями углов и расстояний.
Геодезическое сопровождение при устройстве земляного полотна и дорожной одежды
На этапе устройства земляного полотна геодезисты контролируют высотные отметки, поперечные уклоны и ширину. Эти измерения помогают выдержать проектную геометрию и обеспечить отвод воды.
Контроль выполняют нивелиром или тахеометром. На характерных точках проверяют ось, бровки и кромки полотна. Измерения проводят последовательно на разных этапах, чтобы своевременно выявлять отклонения от проекта.
При устройстве щебёночного основания и асфальтобетонного покрытия контролируют толщину слоёв, отметки и поперечные уклоны. Перед укладкой покрытия геодезист выставляет высотные маяки или направляющие. Это позволяет строительной технике выдерживать заданную отметку и ровность покрытия.
Исполнительная съёмка и подготовка документов
После завершения строительства геодезисты выполняют исполнительную съёмку фактического положения дороги. Снимают ось, кромки, бровки, уклоны, кюветы и водопропускные трубы. Полученные данные сравнивают с проектными значениями.
По результатам оформляют исполнительные схемы и документацию для сдачи объекта. Эти материалы также используют при подготовке технического плана и постановке дороги на кадастровый учёт.
Исполнительная съёмка помогает выявить отклонения и устранить их до завершения приёмки. Поэтому геодезическое сопровождение продолжается от топографической съёмки и выноса осей до оформления исполнительной документации.
