Геодезическое сопровождение строительства — это непрерывный контроль соответствия фактического положения конструкций проектным координатам и отметкам. Работа начинается с создания разбивочной основы и продолжается до оформления исполнительной документации перед сдачей объекта. Нормативная база — СП 126.13330.2017 «Геодезические работы в строительстве».
Контроль выполняют на каждом этапе, чтобы отклонения не накапливались. Проверяют положение фундамента, стен, колонн и перекрытий. Геодезическое сопровождение процессов строительства помогает вовремя выявить смещение и исправить его до монтажа следующих конструкций.
Что входит в геодезическое сопровождение строительных работ
Создание разбивочной основы
Разбивочная основа — это система закрепленных пунктов с известными координатами и высотами. От этих пунктов выносят главные и основные оси объекта, а также передают проектные отметки. Пункты размещают так, чтобы они сохранялись на протяжении строительных работ и обеспечивали точность последующих измерений.
Вынос осей и отметок

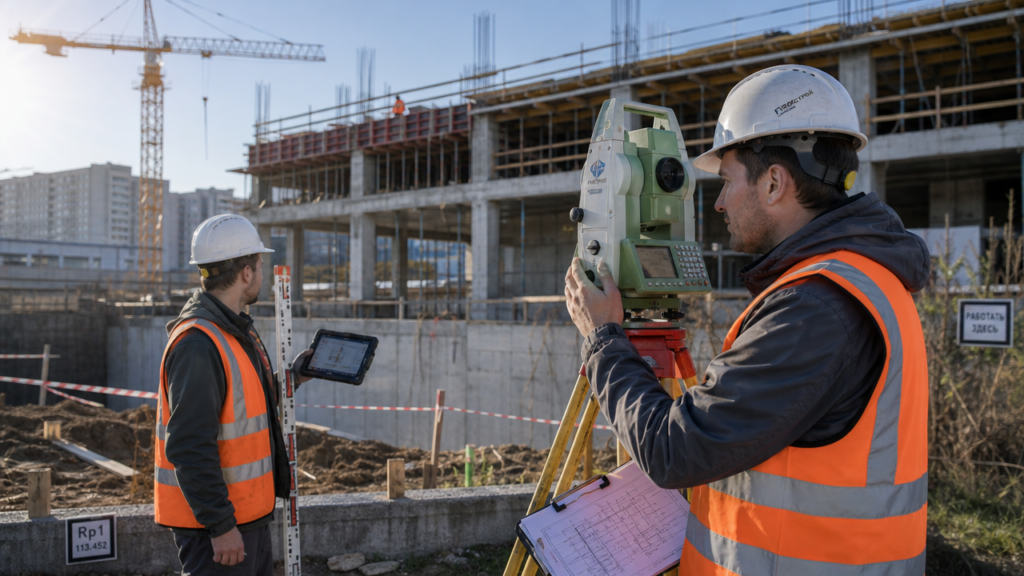

Вынос в натуру выполняют от разбивочной основы. Тахеометр измеряет углы и расстояния и помогает перенести на площадку оси, границы конструкций и проектные точки. Высотные отметки передают нивелированием. Спутниковые приемники применяют для создания геодезической основы, выноса границ и контроля земляных работ, если условия площадки позволяют получить необходимую точность.
Контроль конструкций на каждом этапе
После устройства фундамента, монтажа стен и колонн, а также при устройстве перекрытий выполняют геодезическую проверку. Контролируют плановое и высотное положение элементов, вертикальность конструкций и соответствие их проектной геометрии.
Отклонения заносят в журнал геодезического контроля и показывают на исполнительной схеме. Если отклонение выходит за установленный допуск, его исправляют до монтажа вышележащих конструкций. Это предотвращает накопление ошибок по высоте здания.
Исполнительная съемка
Исполнительная съемка фиксирует фактическую геометрию смонтированных конструкций. В нее входят координаты характерных точек, положение осей несущих элементов, высотные отметки и отклонения от вертикали. Съемку выполняют поэтапно, по этажам или отдельным захваткам.
Результаты оформляют в исполнительной документации. Она подтверждает фактическое положение конструкций и используется при приемке объекта, закрытии скрытых работ и проверке соответствия проекту.
Мониторинг деформаций
Мониторинг деформаций применяют при строительстве в плотной застройке, устройстве глубоких котлованов и возведении высотных объектов. На существующих зданиях устанавливают осадочные марки, а на строящемся объекте — деформационные марки.
Измерения проводят до начала работ и затем с периодичностью, установленной проектом или программой наблюдений. Полученные данные передают заказчику и проектной организации. Мониторинг помогает отслеживать состояние грунтов и фундаментов и своевременно реагировать на опасные изменения.
Проект производства геодезических работ
Проект производства геодезических работ описывает методы измерений, применяемые приборы, допуски, порядок контрольных съемок и ответственных специалистов. Документ связывает геодезические измерения с этапами строительства и помогает проводить контроль последовательно.
Инженерно-геодезическое сопровождение строительства: оборудование и точность
Основные приборы в работе — электронный тахеометр, нивелир, спутниковый приемник и лазерный сканер. Тахеометр используют для выноса осей и проверки положения конструкций. Нивелир нужен для передачи и контроля высотных отметок.
Спутниковые приемники применяют при создании геодезической основы, выносе границ и контроле земляных масс. Лазерный сканер используют для фасадных съемок и обмеров сложных конструкций. Выбор оборудования и требуемой точности зависит от этапа работ, проектных требований и условий площадки.
Как сопровождение обеспечивает точность работ
Точность строительства поддерживается цепочкой проверок на каждом технологическом этапе. Разбивочная основа задает исходные координаты, вынос осей переносит проектные решения на площадку, контроль конструкций выявляет отклонения, а исполнительная съемка фиксирует фактическое положение элементов.
Геодезическое сопровождение строительных работ позволяет обнаружить смещение до того, как оно перейдет на следующий этаж или соседнюю конструкцию. Это снижает риск переделок, помогает соблюдать проектные решения и формирует документальное подтверждение результатов строительства.
Практические рекомендации
Начинайте геодезическое сопровождение до земляных работ, а не после устройства фундамента. Сначала проверьте геодезическую основу и подготовьте точки, от которых будут выноситься оси и отметки.
Требуйте исполнительные схемы после каждого значимого этапа, а не только перед сдачей объекта. Проверяйте, чтобы записи в журнале геодезического контроля были датированы и подписаны ответственным специалистом. Исполнительная документация должна основываться на фактических полевых измерениях и отражать положение конструкций на момент проверки.
